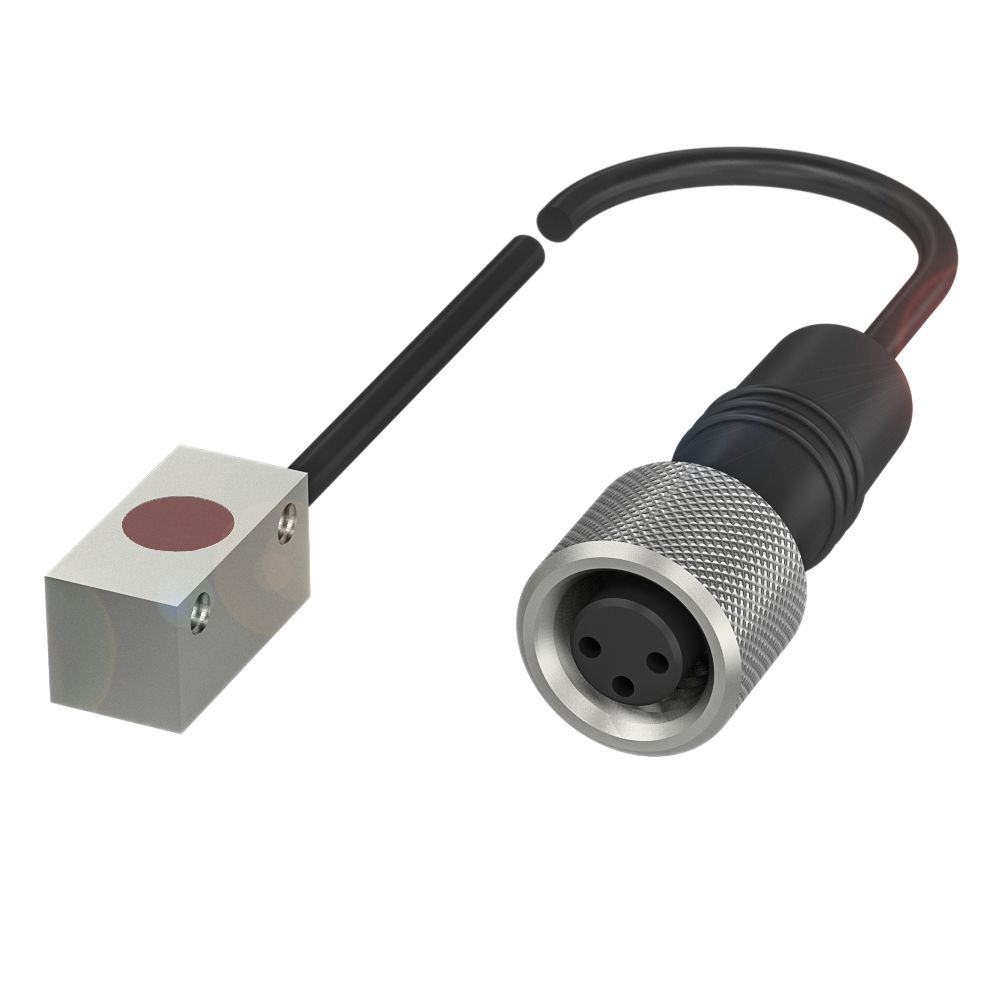

BOH DR-Q06-001-01-S49F | Optischer Sensorkopf

Der optische Sensorkopf BOH Q06AAF-UAI10C1-001 von Balluff erfasst kleinste Objekte ab 0.1 mm Größe im kompakten Gehäuse – ideal dort, wo Bauraum knapp und Präzision entscheidend ist. Als energetischer Lichttaster mit divergentem Strahlengang erkennt er Objekte berührungslos in einem Arbeitsbereich bis 60 mm, ohne dass ein Reflektor oder Gegenempfänger benötigt wird.

Minimale Bauform für beengte Einbausituationen

Mit einer Abmessung von nur 12 x 6 x 6 mm lässt sich der Sensorkopf auch in engen Konstruktionen und kleinen Maschinenräumen unterbringen, wo ein Standard-Sensor keinen Platz findet. Die Befestigung über Schraube M2 ermöglicht eine stabile und positionsgenaue Montage. Da der Kopf über einen separaten Schaltverstärker betrieben wird, bleibt die Elektronik außerhalb der Prozessumgebung – das erhöht die Flexibilität bei der Gerätepositionierung.

Zuverlässige Erkennung kleinster Teile

Mit einem typischen Mindestdetektionsmaß von 0.1 mm und einem Lichtfleck von Ø 35 mm bei 50 mm Abstand eignet sich der Sensorkopf für die Erkennung feiner Bauteile, Drähte oder Kanten in der Montage- und Prüftechnik. Das Messing-Nickelgehäuse und die PMMA-Aktivfläche bieten ausreichend mechanische Robustheit für den industriellen Dauereinsatz.

Vorteile auf einen Blick

• Abmessung 12 x 6 x 6 mm: passt auch in beengteste Einbausituationen, spart wertvolle Konstruktionsfläche.
• Kleinstes detektierbares Teil 0.1 mm: zuverlässige Erkennung feinster Objekte in Montage und Prüftechnik.
• Energetischer Lichttaster ohne Reflektor: einfacher Einbau ohne gegenüberliegenden Empfänger oder Reflektor.
• Betrieb über externen Schaltverstärker: Elektronik außerhalb der Prozesszone, flexibel positionierbar.
