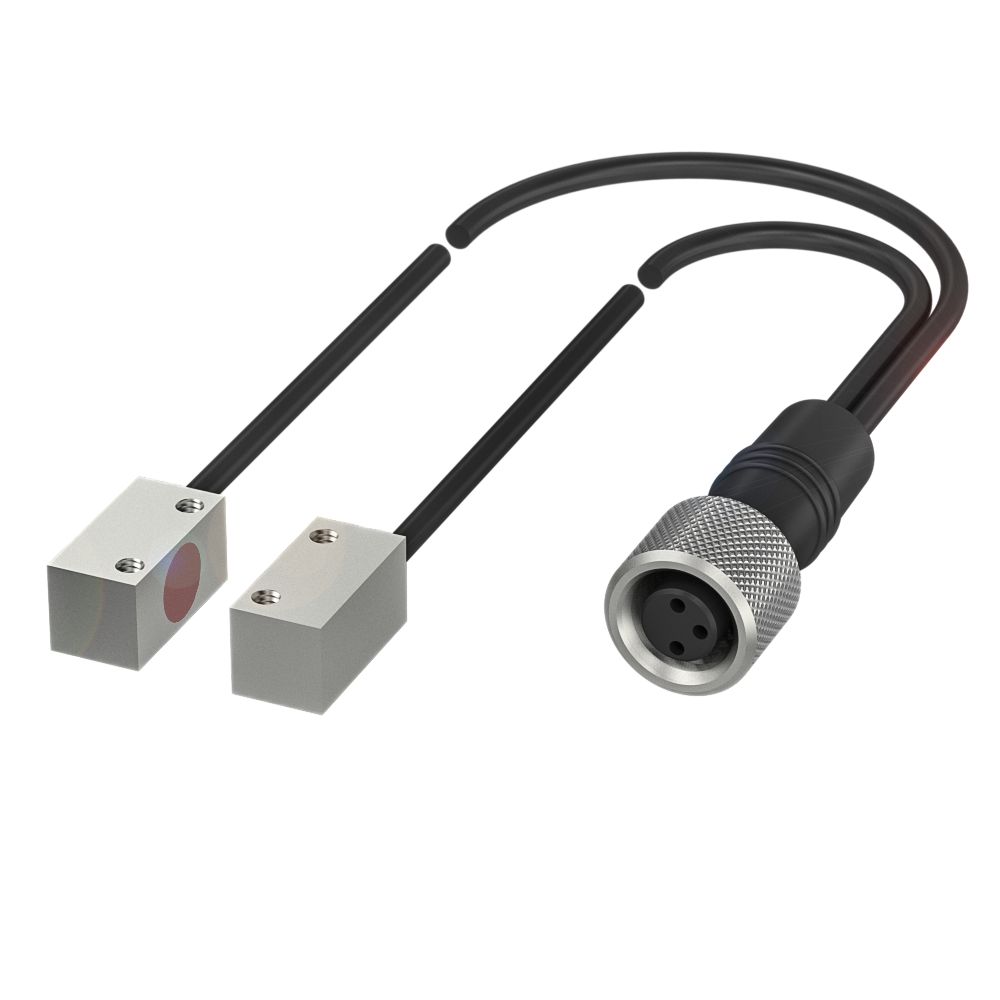

BOH TJ-Q06-001-01-S49F | Optischer Sensorkopf

Der optische Sensorkopf BOH Q06-0001-K88-000,1 von Balluff erkennt Wasser berührungslos über das Prinzip der Lichtabsorption – dort, wo eine konventionelle Lichtschranke nicht zwischen Wasser und Luft unterscheiden kann. Als Einweglichtschranke in der kompakten Baugröße 12 x 6 x 6 mm lässt er sich auch in engen Einbausituationen sicher positionieren.

Zuverlässige Wassererkennung durch Lichtabsorption

Wasser absorbiert Nahinfrarotlicht deutlich stärker als Luft. Der Sensorkopf nutzt genau diesen Effekt: Sobald Wasser den Strahlengang beeinflusst, ändert sich das empfangene Signal am angeschlossenen Schaltverstärker messbar. Das ermöglicht eine sichere Unterscheidung von Trocken- und Nass-Zustand ohne Medienkontakt mit der Auswertungselektronik.

Kompakt und robust für den Einbau im Feld

Das vernickelte Messinggehäuse schützt den Sensorkopf mechanisch und gegen Korrosion. Die PMMA-Aktivfläche, die Befestigung über Schraube M2 und der angeformte PUR-Kabelabgang mit M8-Buchse erlauben eine platzsparende, stabile Montage direkt am Erfassungsort. Der Sensorkopf arbeitet im Verbund mit einem externen Schaltverstärker, der die Auswertung und Signalausgabe übernimmt.

Vorteile auf einen Blick

• Lichtabsorption durch Wasser (NIR): sichere, mediumbezogene Erkennung von Wasser ohne Direktkontakt mit der Elektronik.
• Einweglichtschranke, Reichweite 0...500 mm: flexibel an unterschiedliche Einbauabstände anpassbar.
• Kompaktbauform 12 x 6 x 6 mm, Befestigung M2: Einbau auch in engen Platzverhältnissen möglich.
• Vernickeltes Messinggehäuse, PUR-Kabel: mechanisch robust und korrosionsbeständig für den dauerhaften Feldeinsatz.
