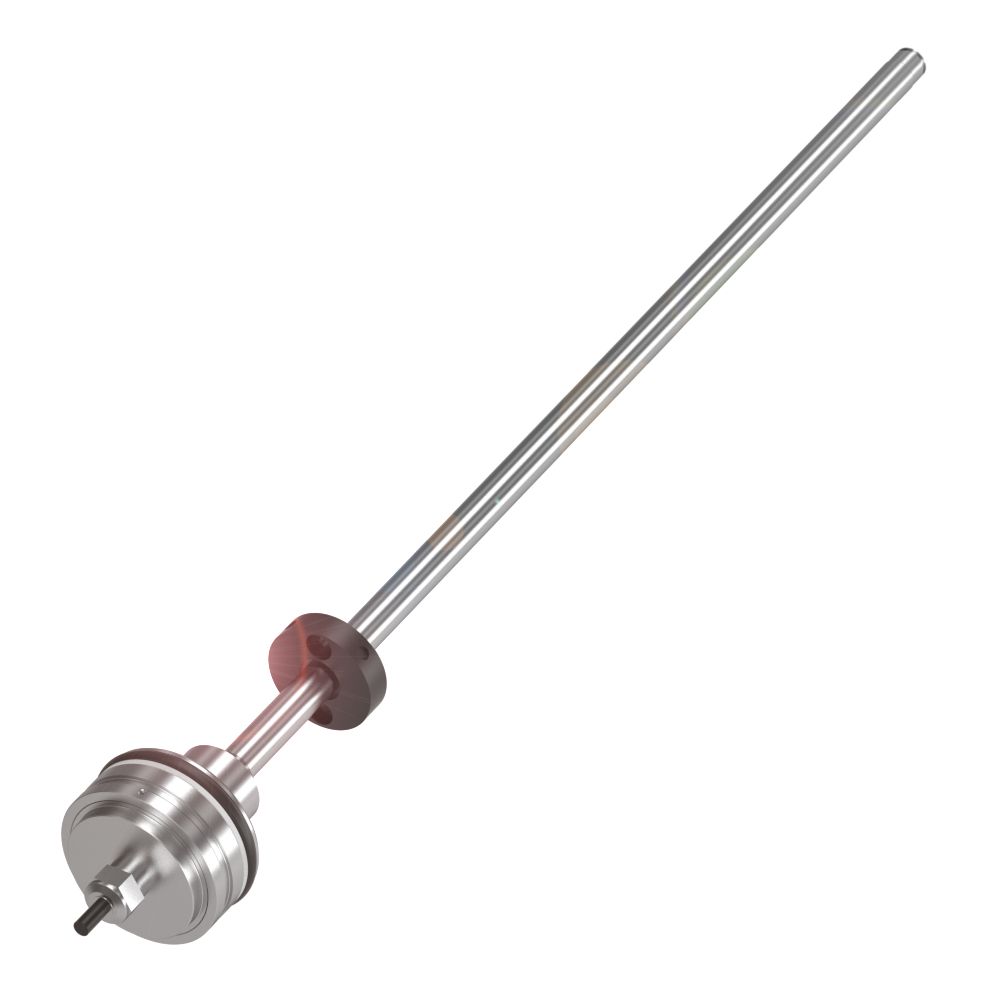

BTL6-E500-M0310-E2-SA313-LA00,19-ZA0T | Magnetostriktives System
Produktinformationen "BTL6-E500-M0310-E2-SA313-LA00,19-ZA0T | Magnetostriktives System"
Das magnetostriktive Wegmesssystem BTL5-A11-0310-M-KMOB von Balluff erfasst absolute Positionen berührungslos über einen Messbereich von 310 mm – direkt als Stromsignal 4…20 mA für die Steuerung. Die Baureihe Stab Mobil ist für den Einsatz in mobilen Arbeitsmaschinen und Hydraulikzylindern ausgelegt, wo Vibration, Temperaturschwankungen und raue Umgebungsbedingungen die Anforderungen bestimmen.
Präzise Absolutmessung ohne Referenzfahrt
Als absolutes Messsystem liefert der Sensor die exakte Position unmittelbar nach dem Einschalten – ohne Referenzfahrt. Mit einer Wiederholgenauigkeit von ±5 µm und einer Linearitätsabweichung von maximal ±200 µm stellt er stabile Messergebnisse für Regelkreise und Positionieraufgaben in hydraulischen Achsen bereit. Das analoge Stromsignal ist dabei unempfindlich gegenüber Leitungswiderständen und Einstreuungen.
Robust für den Einsatz in mobilen Maschinen
Der Einbauflansch Ø 48 f7 und das Edelstahlgehäuse (1.4404) sind auf den festen Einbau in Hydraulikzylinder abgestimmt. Der erweiterte Temperaturbereich von -40 bis 85 °C und die Schutzart IP67 sichern den Betrieb auch unter extremen Außenbedingungen – von Baumaschinen bis zur Landtechnik.
Vorteile auf einen Blick
- Absolutmessung über 310 mm: Position sofort nach dem Einschalten verfügbar, keine Referenzfahrt erforderlich.
- Wiederholgenauigkeit ±5 µm: stabile, reproduzierbare Messergebnisse für präzise Regelkreise.
- Analogausgang 4…20 mA: störungsunempfindliche Signalübertragung über lange Leitungswege.
- Edelstahlgehäuse 1.4404, -40…85 °C, IP67: ausgelegt für raue Umgebungen in der mobilen Arbeitsmaschine.
